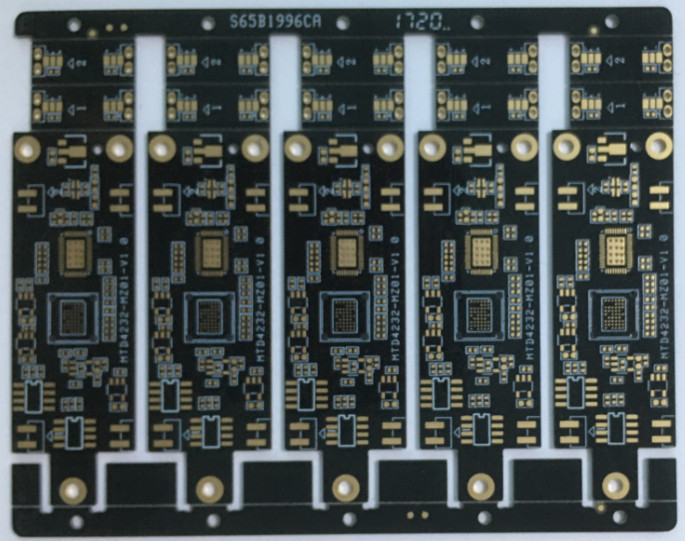

Prototypowa płytka PCB o grubości 1,2 mm Czarna maska ​​lutownicza IPC-A-160 Standard

Prototypowa płytka PCB o grubości 1,2 mm Czarna maska ​​lutownicza IPC-A-160 Standard

Prototypowa płytka PCB o grubości 1,2 mm Czarna maska ​​lutownicza IPC-A-160 Standard
1.2mm Thickness Prototype PCB Board Black Solder Mask IPC-A-160 Standard
Prototypowa płytka PCB o grubości 1,2 mm Czarna maska ​​lutownicza IPC-A-160 Standard
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: ACCPCB
Orzecznictwo: ISO,SGS,TS16949
Numer modelu: S1020
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: Negotiable
Szczegóły pakowania: Pakowanie próżniowe
Czas dostawy: 3-5dni
Zasady płatności: T / T, Western Union, Paypal
Możliwość Supply: 50000SQ.M / na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: KB FR4 Wykończenie grubości: 1,20 mm
wykończenie powierzchni: ENIG Stosowanie: Dekoder
Maska lutownicza: Zielony Grubość miedzi: 1 uncja całej warstwy
Usługa: Dostosuj Min. Min. Hole Size Rozmiar dziury: 0,1 mm
Min. Min. line width szerokość linii: 4 mil Min. Min. line spacing odstępy między wierszami: 0,1 mm4 mil)
High Light:

szybka kolej pcb

,

prototypowa płytka drukowana

Prototypowa płytka PCB o grubości 1,2 mm Czarna maska ​​lutownicza Standard IPC-A-160



Opis produkcji:

Ta deska jest dwuwarstwowa, na której jest używana Dekoder STB.możemy zaakceptować prototyp PCB, samll volum, średnią i dużą objętość.brak żądania MOQ dla nowego zamówienia. wszystkie nasze PCB są spełnione certyfikaty UL, TS 16949, ROHS, ISO itp.



Kluczowe dane techniczne/funkcje specjalne:

Liczba warstw : Podwójna warstwa boków
Materiał bazowy : KB FR4
Grubość miedzi :

1/1 uncja grubości miedzi

Grubość :

2,0 mm

Rozmiar:

100x90mm

Cooper w dziurach : min 20um
Wykończenie powierzchni:

ENIG

Maska lutownicza :

LPI

Maska lutownicza :

czerwony

Legendy: Czarny
Tolerancja otworu wierconego: +/-3 mil (0,075 mm)
Minimalna tolerancja konturu: +/-4 mil (0,10 mm)
Profil zarysu: Wykrawanie, frezowanie, frezowanie CNC + cięcie V
Certyfikat : UL, CQC, TS16949, ISO14000, ROHS
Twist i łuk: nie więcej niż 0,75%



Schemat przepływu PCB.pdf



Możliwości techniczne sztywnej płytki PCB:

Rzeczy Możliwości techniczne
Warstwy 1-28 warstw Min.szerokość linii/spacja 4mil

Maksymalny rozmiar deski (pojedyncza i podwójna)

jednostronne)

600*1200mm Min.szerokość pierścienia pierścieniowego: przelotki 3 mil
Wykończenie powierzchni

HAL bezołowiowy, złoty błysk

Srebro zanurzeniowe, złoto zanurzeniowe, zanurzenie Sn,

twarde złoto, OSP, ect

Min. grubość płyty (wielowarstwowa) 4 warstwy: 0,4 mm;
6 warstw: 0,6 mm;
8 warstw: 1,0 mm;
10 warstw: 1,20 mm
Materiały płytowe

FR-4;wysoka Tg;wysoki CTI;wolne od halogenu;wysoka częstotliwość (rogers, taconic,

PTFE, nelcon,

ISOLA, poszycie 370 HR);ciężka miedź,

Laminat z metalową podstawą;

Grubość poszycia (Technika:

Zanurzenie Ni/Au)

Typ poszycia: Imm Ni, min./maks. grubość: 100/150U '' Typ poszycia: Imm Au, min./maks. grubość: 2/4U ''
Kontrola impedancji ± 10%

Odległość pomiędzy

linia do krawędzi deski

Zarys: 0,2 mm

V-CIĘCIE: 0,4 mm

Podstawowa grubość miedzi (wewnętrzna)

oraz zewnętrzna warstwa)

Min.grubość: 0,5 uncji maks. grubość: 6 uncji Min. rozmiar otworu (grubość płyty ≥2mm) Współczynnik kształtu ≤16
Gotowa grubość miedzi Zewnętrzne warstwy:
Minimalna grubość 1 OZ,
Maksymalna grubość 10 uncji
Warstwy wewnętrzne:
Minimalna grubość: 0,5 uncji,
Maksymalna grubość: 6 uncji
Maksymalna grubość płyty (jednostronna i dwustronna) 3.20mm



Zalety:
• Ścisła odpowiedzialność za produkt, biorąc pod uwagę standard IPC-A-160
• Inżynierska obróbka wstępna przed produkcją
• Kontrola procesu produkcyjnego (5Ms)
• 100% E-test, 100% kontrola wizualna, w tym IQC, IPQC, FQC, OQC
• 100% kontrola AOI, w tym RTG, mikroskop 3D i ICT
• Test wysokiego napięcia, test kontroli impedancji
• Mikrosekcja, zdolność lutowania, test naprężeń termicznych, test szokowy
• Własna produkcja PCB
• Brak minimalnej ilości zamówienia i bezpłatnej próbki
• Koncentracja na produkcji nisko- i średnioseryjnej
• Szybka i terminowa dostawa





Prototypowa płytka PCB o grubości 1,2 mm Czarna maska ​​lutownicza IPC-A-160 Standard 0

  •



Najczęściej zadawane pytania:

1. Jak ACCPCB zapewnia jakość?

   Nasz wysoki standard jakości osiągamy dzięki następującym cechom.

1.1 Proces jest ściśle kontrolowany zgodnie z normami ISO 9001:2008.
1.2 Szerokie wykorzystanie oprogramowania w zarządzaniu procesem produkcyjnym
1.3 Najnowocześniejsze urządzenia i narzędzia testujące.Np. sonda latająca, testowanie elektroniczne, kontrola rentgenowska, AOI (automatyczny inspektor optyczny) .
1.4. Dedykowany zespół ds. zapewnienia jakości z procesem analizy przypadków awarii

2. Jakie rodzaje płyt może przetwarzać ACCPCB?

   Typowe płyty FR4, o wysokiej TG i bezhalogenowe, Rogers, Arlon, Telfon, płyty na bazie aluminium / miedzi, PI itp.


3. Jakie dane są potrzebne do produkcji PCB?

   Pliki PCB Gerber w formacie RS-274-X.


4. Jaki jest typowy przebieg procesu dla wielowarstwowej płytki drukowanej?

   Cięcie materiału → Wewnętrzna sucha folia → wewnętrzne trawienie → Wewnętrzna AOI → Wielokrotne wiązanie → Układanie warstw w górę Naciskanie → Wiercenie → PTH → Poszycie panelu → Zewnętrzna sucha folia → Poszycie wzoru → Trawienie zewnętrzne → Zewnętrzne AOI → Maska lutownicza → Znak komponentu → Wykończenie powierzchni → Trasowanie → E/T → Kontrola wizualna.


5. Ile rodzajów wykończenia powierzchni może wykonać ACCPCB?

   lider posiada pełną gamę wykończeń powierzchni, takich jak: ENIG, OSP, LF-HASL, złocenie (miękkie/twarde), srebro zanurzeniowe, cyna, srebrzenie, cynowanie zanurzeniowe, tusz węglowy itp.. OSP, ENIG, OSP + ENIG powszechnie używane w HDI, zwykle zalecamy użycie klienta lub OSP OSP + ENIG, jeśli rozmiar BGA PAD jest mniejszy niż 0,3 mm.
