| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ACCPCB |
| Orzecznictwo: | ISO, UL, SGS,TS16949 |
| Numer modelu: | P1116121 |
| Minimalne zamówienie: | 10 sztuk |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pakowanie próżniowe ze środkiem pochłaniającym wilgoć |
| Czas dostawy: | 10-12 DNI |
| Zasady płatności: | L / C / T / T / Western Union / Paypal |
| Możliwość Supply: | 30 000SQ.M / na miesiąc |
| Materiał: | KB FR4 TG150 | Grubość: | 1,60 mm |
|---|---|---|---|
| wykończenie powierzchni: | Immsersion złoto | Warstwa: | 6L |
| Grubość miedzi:: | 1 uncja w każdej warstwie | Standard pcb: | IPC-A-610 D |
| Rodzaj: | PCB OEM | Min. Rozmiar otworów: | 4 mil |
| Min. Min. line width szerokość linii: | 4 mil | Minimalna grubość miedzi: | 20um |
| Kolor maski lutowniczej: | Zielony, żółty, czerwony, czarny itp. | Impedancja: | 100 omów |
| High Light: | Płytka sterująca impedancją TG150,płytka PCB kontroli impedancji KB FR4,płytka PCB kontroli impedancji Immersion Gold |
||

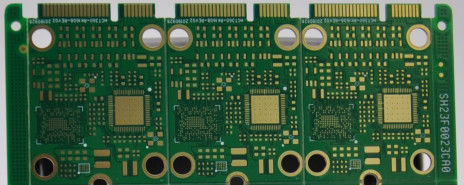

Immersion Gold KB FR4 6-warstwowa płytka kontrolna impedancji TG150
Opis produkcji:
ta płyta jest 6-warstwową płytką drukowaną, jest używana na płycie zasilającej maszyny, produkcji contorl. Wszystkie płytki PCB przeszły certyfikację UL., ISO9001, TS16949 itp.brak żądania MOQ dla nowych zamówień.
Opis produkcji PCB wysokiej częstotliwości:
| Rodzaje produkcji: | włókno PCB |
|
Warstwa : |
6 warstw |
| Materiał bazowy : | FR4 tg150 |
| Grubość miedzi : | 1 uncja we wszystkich warstwach |
| Grubość płyty : | 1,20 mm |
| Min.Rozmiar otworu wykończeniowego : | 8 mln (0,10 mm) |
| Min.Szerokość linii : | 4 miliony |
| Min.Odstępy między wierszami : | 4 miliony |
| Wykończenie powierzchni: | Immersja Złoto |
| Tolerancja otworu wierconego: | +/-3 mil (0,075 mm) |
| Minimalna tolerancja konturu: | +/-4 mil (0,10 mm) |
| Rozmiar panelu roboczego : | maks.: 1200mmX600mm (47''X24'') |
| Profil zarysu: | Wykrawanie, frezowanie, frezowanie CNC + cięcie V |
| Maska lutownicza : | Maska lutownicza LPI, maska zdzieralna |
| Kolor maski lutowniczej: | Niebieski, czarny, żółty, matowy zielony; |
| Certyfikat : | UL, CQC, TS16949, ISO14000, ROHS |
| Kolor sitodruku : | biały |
| Twist i łuk: | nie więcej niż 0,75% |
Zastosowanie produktów:
1, komunikacja telekomunikacyjna: bezprzewodowa karta LAN, router XDSL, serwery, urządzenie optyczne, dysk twardy itp .;
2, elektronika użytkowa: TV, DVD, Digital Caramer, klimatyzator, lodówka, dekoder itp .;
3, monitor bezpieczeństwa: telefon komórkowy, PDA, GPS, monitor caramer itp .;
4, Elektronika pojazdu: samochód itp .;
5, Sterowanie przemysłowe: urządzenie medyczne, sprzęt UPS, urządzenie sterujące itp .;
6, wojsko i obrona: broń wojskowa itp .;
Możliwości techniczne sztywnej płytki PCB:
| Rzeczy | Możliwości techniczne | ||
| Warstwy | 1-28 warstw | Min.szerokość linii/spacja | 4mil |
|
Maksymalny rozmiar deski (pojedyncza i podwójna) jednostronne) |
600*1200mm | Min.szerokość pierścienia pierścieniowego: przelotki | 3 mil |
| Wykończenie powierzchni |
HAL bezołowiowy, złoty błysk Srebro zanurzeniowe, złoto zanurzeniowe, zanurzenie Sn, twarde złoto, OSP, ect |
Min. grubość płyty (wielowarstwowa) | 4 warstwy: 0,4 mm;
6 warstw: 0,6 mm;
8 warstw: 1,0 mm;
10 warstw: 1,20 mm
|
| Materiały płytowe |
FR-4;wysoka Tg;wysoki CTI;wolne od halogenu;wysoka częstotliwość (rogers, taconic, PTFE, nelcon, ISOLA, poszycie 370 HR);ciężka miedź, Laminat z metalową podstawą; |
Grubość poszycia (Technika: Zanurzenie Ni/Au) |
Typ poszycia: Imm Ni, min./maks. grubość: 100/150U '' Typ poszycia: Imm Au, min./maks. grubość: 2/4U '' |
| Kontrola impedancji | ± 10% |
Odległość pomiędzy linia do krawędzi deski |
Zarys: 0,2 mm V-CIĘCIE: 0,4 mm |
|
Podstawowa grubość miedzi (wewnętrzna) i warstwa zewnętrzna) |
Min.grubość: 0,5 uncji maks. grubość: 6 uncji | Min. rozmiar otworu (grubość płyty ≥2mm) | Współczynnik kształtu ≤16 |
| Gotowa grubość miedzi | Zewnętrzne warstwy:
Minimalna grubość 1 OZ,
Maksymalna grubość 10 uncji
Warstwy wewnętrzne:
Minimalna grubość: 0,5 uncji,
Maksymalna grubość: 6 uncji
|
Maksymalna grubość płyty (jednostronna i dwustronna) | 3.20mm |
Czas realizacji :
| Czas realizacji | 2 /L | 4 /L | 6/L | 8/ L |
| Przykładowe zamówienie | 3-5 dni | 6-8 dni | 10-12 dni | 12-14 dni |
| Produkcja masowa | 7-9 dni | 8-10 dni | 12-15 dni | 15-18 dni |
FAQ:
1. Jakie dane są potrzebne do produkcji PCB?
Pliki PCB Gerber w formacie RS-274-X.
2. Jakie rodzaje płyt może przetwarzać ACCPCB?
Typowe płyty FR4, o wysokiej TG i bezhalogenowe, Rogers, Arlon, Telfon, płyty na bazie aluminium / miedzi, PI itp.
3. Jaki jest typowy przebieg procesu dla wielowarstwowej płytki drukowanej?
Cięcie materiału → Wewnętrzna sucha folia → wewnętrzne trawienie → Wewnętrzna AOI → Wielokrotne wiązanie → Układanie warstw w górę Naciskanie → Wiercenie → PTH → Poszycie panelu → Zewnętrzna sucha folia → Poszycie wzoru → Trawienie zewnętrzne → Zewnętrzne AOI → Maska lutownicza → Znak komponentu → Wykończenie powierzchni → Trasowanie → E/T → Kontrola wizualna.
4. W jaki sposób ACCPCB zapewnia jakość?
Nasz wysoki standard jakości osiągamy dzięki następującym cechom.
1.1 Proces jest ściśle kontrolowany zgodnie z normami ISO 9001:2008.
1.2 Szerokie wykorzystanie oprogramowania w zarządzaniu procesem produkcyjnym
1.3 Najnowocześniejsze urządzenia i narzędzia testujące.Np. sonda latająca, testowanie elektroniczne, kontrola rentgenowska, AOI (automatyczny inspektor optyczny) .
1.4. Dedykowany zespół ds. zapewnienia jakości z procesem analizy przypadków awarii
5. Ile rodzajów wykończenia powierzchni może wykonać ACCPCB?
ACCPCB ma pełną serię wykończeń powierzchni, takich jak: ENIG, OSP, LF-HASL, złocenie (miękkie/twarde), srebro zanurzeniowe, cyna, srebrzenie, cynowanie zanurzeniowe, tusz węglowy itp. OSP, ENIG , OSP + ENIG powszechnie używane w HDI, zwykle zalecamy użycie klienta lub OSP OSP + ENIG, jeśli rozmiar BGA PAD jest mniejszy niż 0,3 mm.
