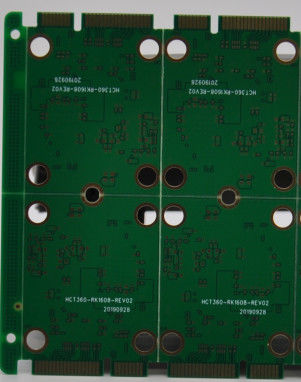

HAL bezołowiowa płytka PCB o grubości 1,62 mm LED Solar Light

HAL bezołowiowa płytka PCB o grubości 1,62 mm LED Solar Light

HAL bezołowiowa płytka PCB o grubości 1,62 mm LED Solar Light
HAL Lead Free 1.62mm LED Solar Light PCB Board
HAL bezołowiowa płytka PCB o grubości 1,62 mm LED Solar Light
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ACCPCB
Orzecznictwo: ISO,SGS,TS16949
Numer modelu: S1021
Zapłata:
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Pakowanie próżniowe
Czas dostawy: 3-5 dni
Zasady płatności: T / T, Western Union, Paypal
Możliwość Supply: 50000SQ.M / na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: KB FR4 Liczyć: 2layer
wykończenie powierzchni: HAL bez ołowiu Podanie: sprzęt słoneczny
Maska lutownicza: Zielony Grubość miedzi: 1 uncja wszystkich warstw
Min. Min. Hole Size Rozmiar dziury: 8 mil / 6 mil Min. Min. line spacing odstępy między wierszami: 4 mil
Min. Min. line width szerokość linii: 4 mil Usługa: dostosowana PCB
High Light:

1.62mm płytka PCB z oświetleniem LED

,

płytka PCB bezołowiowa LED HAL

,

płytka drukowana światła słonecznego FR4

Bezołowiowa płytka drukowana LED HAL 1,62 mm do urządzeń słonecznych



Opis produkcji:

Ta płyta jest dwuwarstwową płytką drukowaną, która jest używana do produkcji sprzętu słonecznego.Prototyp PCB, mała objętość, średnia i duża objętość są akceptowane.brak żądania MOQ dla nowych płyt.

Kluczowe specyfikacje płytki LED z panelem słonecznym:

Rodzaje produkcji:

Sztywna płytka drukowana

Warstwa :

2 warstwy

Materiał bazowy :

ITEQ FR4

Grubość miedzi :

1 uncja

Grubość płyty :

1,62 mm

Min.Rozmiar otworu wykończeniowego :

8 mln (0,20 mm)

Min.Szerokość linii :

4 miliony

Min.Odstępy między wierszami :

4 miliony

Wykończenie powierzchni:

HASL bezołowiowe

Tolerancja otworu wierconego:

+/-3 mil (0,075 mm)

Minimalna tolerancja konturu:

+/-4 mil (0,10 mm)

Rozmiar panelu roboczego :

maks.: 1200mmX600mm (47''X24'')

Profil zarysu:

Wykrawanie, frezowanie, frezowanie CNC + cięcie V

Maska lutownicza :

Maska lutownicza LPI, maska ​​zdzieralna

Kolor maski lutowniczej:

Niebieski, czarny, żółty, matowy zielony;

Certyfikat :

UL, CQC, TS16949, ISO14000, ROHS

Kolor sitodruku :

biały

Twist i łuk:

nie więcej niż 0,75%



Schemat przepływu PCB.pdf



Zastosowanie produktów:

Nasza zindywidualizowana płytka drukowana jest stosowana w dziedzinie maszyn medycznych, lotnictwie, motoryzacji, sprzęcie komputerowym, elektronicznym sprzęcie komunikacyjnym, wojskowym systemie uzbrojenia i tak dalej.



HAL bezołowiowa płytka PCB o grubości 1,62 mm LED Solar Light 0

Możliwości technologiczne:

Przedmiot Parametry techniczne
Warstwy 1-28 warstw
Minimalny ślad/spacja warstwy wewnętrznej 4/4 mln
Ślad minimalny warstwy zewnętrznej, spacja 4/4 mln
Warstwa wewnętrzna Max miedź 4 uncje
Out Layer Max Miedź 4 uncje
Warstwa wewnętrzna Min. miedź 1/3 uncji
Out Layer Min Miedź 1/3 uncji
Minimalny rozmiar otworu 0,15 mm
Maksymalna grubość płyty 6 mm
Min. grubość płyty 0,2 mm
Maksymalny rozmiar deski 680*1200mm
Tolerancja PTH +/-0,075mm
Tolerancja NPTH +/- 0,05 mm
Tolerancja pogłębiacza +/- 0,15 mm
Tolerancja grubości płyty +/-10%
Min. BGA 7 mil
Min. SMT 7*10 mln
Mostek maski lutowniczej 4 miliony
Kolor maski lutowniczej Biały, czarny, niebieski, zielony, żółty, czerwony itp
Kolor legendy Biały, czarny, żółty, szary itp
Wykończenie powierzchni HAL,OSP, Zanurzenie Ni/Au,Imm srebrny/SN,ENIG
Materiały płytowe FR-4;wysoki TG;wysokiCTI;wolne od halogenu;Aluminiowa płytka PCB Bsed, wysoka częstotliwość (rogers, isola), miedziana płytka PCB
Kontrola impedancji +/-10%
Ukłon i skręt ≤0,5







HAL bezołowiowa płytka PCB o grubości 1,62 mm LED Solar Light 1

FAQ:

1. Jak ACCPCB zapewnia jakość?

Nasz wysoki standard jakości osiągamy dzięki następującym cechom.

1.1 Proces jest ściśle kontrolowany zgodnie z normami ISO 9001:2008.
1.2 Szerokie wykorzystanie oprogramowania w zarządzaniu procesem produkcyjnym
1.3 Najnowocześniejsze urządzenia i narzędzia testujące.Np. sonda latająca, testowanie elektroniczne, kontrola rentgenowska, AOI (automatyczny inspektor optyczny) .
1.4. Dedykowany zespół ds. zapewnienia jakości z procesem analizy przypadków awarii

2. Jakie rodzaje płyt może przetwarzać ACCPCB?

    Typowe płyty FR4, o wysokiej TG i bezhalogenowe, Rogers, Arlon, Telfon, płyty na bazie aluminium / miedzi, PI itp.


3. Jakie dane są potrzebne do produkcji PCB?

    Pliki PCB Gerber w formacie RS-274-X.


4. Jaki jest typowy przebieg procesu dla wielowarstwowej płytki drukowanej?

Cięcie materiału → Wewnętrzna sucha folia → wewnętrzne trawienie → Wewnętrzna AOI → Wielokrotne wiązanie → Układanie warstw w górę Naciskanie → Wiercenie → PTH → Poszycie panelu → Zewnętrzna sucha folia → Poszycie wzoru → Trawienie zewnętrzne → Zewnętrzne AOI → Maska lutownicza → Znak komponentu → Wykończenie powierzchni → Trasowanie → E/T → Kontrola wizualna.


5. Ile rodzajów wykończenia powierzchni może wykonać ACCPCB?

     lider posiada pełną gamę wykończeń powierzchni, takich jak: ENIG, OSP, LF-HASL, złocenie (miękkie/twarde), srebro zanurzeniowe, cyna, srebrzenie, cynowanie zanurzeniowe, tusz węglowy itp.. OSP, ENIG, OSP + ENIG powszechnie używane w HDI, zwykle zalecamy użycie klienta lub OSP OSP + ENIG, jeśli rozmiar BGA PAD jest mniejszy niż 0,3 mm.
