| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ACCPCB |
| Orzecznictwo: | ISO, UL, SGS,TS16949 |
| Numer modelu: | S1207130 |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pakowanie próżniowe ze środkiem pochłaniającym wilgoć |
| Czas dostawy: | 10-12 DNI |
| Zasady płatności: | L / C / T / T / Western Union / Paypal |
| Nazwa produktu: | Sztywna deska 6-warstwowa | Grubość: | 1,60 mm |
|---|---|---|---|
| rozmiar: | 200 mm X 60 mm | Min. Min. line spacing odstępy między wierszami: | 0,1 mm / 4 mil |
| Grubość deski: | .08mm | Wykończenie powierzchni: | BEZ OŁOWIU, złoto zanurzeniowe, srebro zanurzeniowe / cyna |
| Grubość miedzi: | 0,5 uncji-6 uncji | Min. Odstępy między wierszami: | 4 mil (0,1 mm) |
| Min. Szerokość linii: | 4 mil (0,1 mm) | Minimalny rozmiar otworu wiertniczego: | 0,2 mm |
| High Light: | Płytka PCB TG 150,płytka FR4 TG 150,czarna maska lutownicza TG 150 |
||

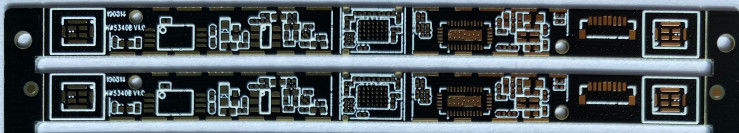

Czarna płytka PCB Soldermask Nanya FR4 TG 150 do oświetlenia Led
Bezołowiowa płytka PCB Nanya FR4 TG150 z czarną maską lutowniczą do oświetlenia led
Opis produkcji:
ta płyta ma 6 warstw o grubości 1 uncji miedzi.służy do oświetlenia led.Prototyp PCB, mała objętość, średnia i duża objętość są akceptowane.brak żądania MOQ dla nowych płyt.aby powtórzyć zamówienie, po prostu spotkaj się z 3mkw.
| Rodzaje produkcji: | Sztywna płytka drukowana |
| Warstwa : | 6 warstw |
| Materiał bazowy : | NanyaFR4 tg150 |
| Grubość miedzi : | 1 uncja |
| Grubość płyty : | 1,60 mm |
| Min.Rozmiar otworu wykończeniowego : | 8 mln (0,10 mm) |
| Min.Szerokość linii : | 4 miliony |
| Min.Odstępy między wierszami : | 4 miliony |
| Wykończenie powierzchni: | ENIG, OSP, HASL, Immersion Gold, Złocenie |
| Tolerancja otworu wierconego: | +/-3 mil (0,075 mm) |
| Minimalna tolerancja konturu: | +/-4 mil (0,10 mm) |
| Rozmiar panelu roboczego : | maks.: 1200mmX600mm (47''X24'') |
| Profil zarysu: | Wykrawanie, frezowanie, frezowanie CNC + cięcie V |
| Maska lutownicza : | Maska lutownicza LPI, maska zdzieralna |
| Kolor maski lutowniczej: | Niebieski, czarny, żółty, matowy zielony; |
| Certyfikat : | UL, CQC, TS16949, ISO14000, ROHS |
| Kolor sitodruku : | biały |
| Twist i łuk: | nie więcej niż 0,75% |
Zastosowanie produktów:
1, Telekomunikacja Komunikacja :bezprzewodowa karta LAN, router XDSL, serwery, urządzenie optyczne, dysk twardy itp.;
2, elektronika użytkowa: TV, DVD, Digital Caramer, klimatyzator, lodówka, dekoder itp;
3, monitor bezpieczeństwa: telefon komórkowy, PDA, GPS, monitor caramer; itp;
4, elektronika pojazdu: samochód itp;
5, inteligentny dom: urządzenie do noszenia, komputery, ipad, Pilot zdalnego sterowania itp.;
6, Sterowanie przemysłowe: urządzenie medyczne, sprzęt UPS, urządzenie sterujące itp;
7, Wojsko i Obrona: Broń wojskowa itp;
Zalety :
• Ścisła odpowiedzialność za produkt, biorąc pod uwagę standard IPC-A-160
• Inżynierska obróbka wstępna przed produkcją
• Kontrola procesu produkcyjnego (5Ms)
• 100% E-test, 100% kontrola wizualna, w tym IQC, IPQC, FQC, OQC
• 100% kontrola AOI, w tym RTG, mikroskop 3D i ICT
• Test wysokiego napięcia, test kontroli impedancji
• Mikrosekcja, zdolność lutowania, test naprężeń termicznych, test szokowy
• Własna produkcja PCB
• Brak minimalnej ilości zamówienia i bezpłatnej próbki
• Koncentracja na produkcji nisko- i średnioseryjnej
• Szybka i terminowa dostawa
Możliwości techniczne:
| RZECZY | Zdolność |
| Maks.liczba warstw | 28L |
| Min.szerokość linii | 0,08 mm |
| Min.odstępy między wierszami | 0,08 mm |
| Min.rozmiar dziury | 0,15 mm |
| Grubość płyty | 0,4-6,0 mm |
| Maks.rozmiar planszy | 520×620mm |
| (PTH) Tolerancja rozmiaru otworu (PTH) | ±0,075mm |
| (NPTH) Tolerancja rozmiaru otworu (NPTH) ) | ± 0,05 mm |
| Tolerancja położenia otworu (trasowanie) | ± 0,1 mm |
| Tolerancja konturu (wykrawanie) | ± 0,1 mm |
Najczęściej zadawane pytania:
1. Jakie rodzaje płyt może przetwarzać ACCPCB?
Typowe płyty FR4, o wysokiej TG i bezhalogenowe, Rogers, Arlon, Telfon, płyty na bazie aluminium / miedzi, PI itp.
2. Jakie dane są potrzebne do produkcji PCB?
Pliki PCB Gerber w formacie RS-274-X.
3. Jaki jest typowy przebieg procesu dla wielowarstwowej płytki drukowanej?
Cięcie materiału → Wewnętrzna sucha folia → wewnętrzne trawienie → Wewnętrzna AOI → Wielokrotne wiązanie → Układanie warstw w górę Naciskanie → Wiercenie → PTH → Poszycie panelu → Zewnętrzna sucha folia → Poszycie wzoru → Trawienie zewnętrzne → Zewnętrzne AOI → Maska lutownicza → Znak komponentu → Wykończenie powierzchni → Trasowanie → E/T → Kontrola wizualna.
4. Ile rodzajów wykończenia powierzchni może wykonać ACCPCB?
lider posiada pełną gamę wykończeń powierzchni, takich jak: ENIG, OSP, LF-HASL, złocenie (miękkie/twarde), srebro zanurzeniowe, cyna, srebrzenie, cynowanie zanurzeniowe, tusz węglowy itp.. OSP, ENIG, OSP + ENIG powszechnie używane w HDI, zwykle zalecamy użycie klienta lub OSP OSP + ENIG, jeśli rozmiar BGA PAD jest mniejszy niż 0,3 mm.
5. W jaki sposób ACCPCB zapewnia jakość?
Nasz wysoki standard jakości osiągamy dzięki następującym cechom.
1.1 Proces jest ściśle kontrolowany zgodnie z normami ISO 9001:2008.
1.2 Szerokie wykorzystanie oprogramowania w zarządzaniu procesem produkcyjnym
1.3 Najnowocześniejsze urządzenia i narzędzia testujące.Np. sonda latająca, testowanie elektroniczne, kontrola rentgenowska, AOI (automatyczny inspektor optyczny) .
1.4. Dedykowany zespół ds. zapewnienia jakości z procesem analizy przypadków awarii
