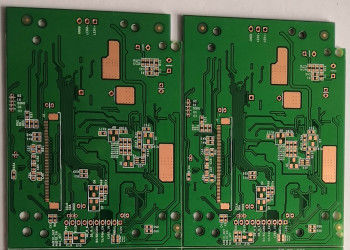

Zielona wielowarstwowa płytka drukowana Fr4 Tg130 1,80 mm do sterownika LED

Zielona wielowarstwowa płytka drukowana Fr4 Tg130 1,80 mm do sterownika LED

Zielona wielowarstwowa płytka drukowana Fr4 Tg130 1,80 mm do sterownika LED
Green Fr4 Tg130 1.80mm Multilayer Circuit Board For Led Driver
Zielona wielowarstwowa płytka drukowana Fr4 Tg130 1,80 mm do sterownika LED
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ACCPCB
Orzecznictwo: ISO, UL, SGS,TS16949
Numer modelu: P11342
Zapłata:
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Pakowanie próżniowe ze środkiem pochłaniającym wilgoć
Czas dostawy: 5-8DAS
Zasady płatności: L / C / T / T / Western Union / Paypal
Możliwość Supply: 30000SQ.M / NA MIESIĄC
Kontakt
Szczegółowy opis produktu
Materiał bazowy: KBFR4 Policz warstwę: 4layer
Grubość miedzi: 1/1/1/1 OZ we wszystkich warstwach Wykończenie grubości deski: 1,80 mm
Maska lutownicza: Zielony minimalna przestrzeń liniowa: 0,10 mm
Minimalna szerokość linii: 0,10 mm profil konturu: frezowanie cnc + cięcie V.
Skręć i ukłoń się: nie więcej niż 0,75%
High Light:

Wielowarstwowa płytka drukowana 1

,

80 mm

,

wielowarstwowa płytka drukowana Tg130

Zielona wielowarstwowa płytka drukowana Fr4 Tg130 1,80 mm do sterownika Led



Opis produkcji:

ta deska jest dwustronna.służy do sterownika LED.brak żądania MOQ dla nowego zamówienia.wszystkie nasze płytki drukowane są zgodne z certyfikatami UL, TS 16949, ROHS, ISO itp. Możemy zaakceptować prototyp, małą objętość, średnią objętość i dużą objętość.



Kluczowe dane techniczne/funkcje specjalne:

Liczba warstw: czterostronny
Materiał bazowy : Fr4tg130
Grubość miedzi : 1 uncja we wszystkich warstwach
Grubość płyty : 1.80mm
Min.rozmiar dziury : 0,2 mm
Min.szerokość linii : 5 mil
Min.odstępy między wierszami : 5 mil
Wykończenie powierzchni: HAL bezołowiowy
Podanie : Doprowadził sterownik
Tolerancja grubości płyty : ±10%
Twist i zawijanie: ≤ 0,5%
Profil zarysu: Wykrawanie, frezowanie, frezowanie CNC + cięcie V
Certyfikat : UL, CQC, TS16949, ISO14000, ROHS
Kolor sitodruku : biały
Twist i łuk: nie więcej niż 0,75%
Grubość miedzi w otworze: 0,02-0,035 mm



Schemat przepływu PCB.pdf



Możliwości techniczne sztywnej płytki PCB:

Rzeczy Możliwości techniczne
Warstwy 1-28 warstw Min.szerokość linii/spacja 4mil

Maksymalny rozmiar deski (pojedyncza i podwójna)

jednostronne)

600*1200mm Min.szerokość pierścienia pierścieniowego: przelotki 3 mil
Wykończenie powierzchni

HAL bezołowiowy, złoty błysk

Srebro zanurzeniowe, złoto zanurzeniowe, zanurzenie Sn,

twarde złoto, OSP, ect

Min. grubość płyty (wielowarstwowa) 4 warstwy: 0,4 mm;
6 warstw: 0,6 mm;
8 warstw: 1,0 mm;
10 warstw: 1,20 mm
Materiały płytowe

FR-4;wysoka Tg;wysoki CTI;wolne od halogenu;wysoka częstotliwość (rogers, taconic,

PTFE, nelcon,

ISOLA, poszycie 370 HR);ciężka miedź,

Laminat z metalową podstawą;

Grubość poszycia (Technika:

Zanurzenie Ni/Au)

Typ poszycia: Imm Ni, min./maks. grubość: 100/150U '' Typ poszycia: Imm Au, min./maks. grubość: 2/4U ''
Kontrola impedancji ± 10%

Odległość pomiędzy

linia do krawędzi deski

Zarys: 0,2 mm

V-CIĘCIE: 0,4 mm

Podstawowa grubość miedzi (wewnętrzna)

i warstwa zewnętrzna)

Min.grubość: 0,5 uncji maks. grubość: 6 uncji Min. rozmiar otworu (grubość płyty ≥2mm) Współczynnik kształtu ≤16
Gotowa grubość miedzi Zewnętrzne warstwy:
Minimalna grubość 1 OZ,
Maksymalna grubość 10 uncji
Warstwy wewnętrzne:
Minimalna grubość: 0,5 uncji,
Maksymalna grubość: 6 uncji
Maksymalna grubość płyty (jednostronna i dwustronna) 3.20mm


Pełen zakres usług testowych:
▪ AOI, testowanie funkcji, testowanie w obwodzie, rentgen do testowania BGA
▪ Test grubości pasty 3D
▪ W razie potrzeby można również przeprowadzić testy błyskowe i testy uziemienia
▪ Używając naszej maszyny rentgenowskiej, testujemy płytki PCB do poziomu komponentów, a całe okablowanie jest w pełni sprawdzane i testowane
▪ Każda tablica jest dokładnie sprawdzana przez nasz dedykowany zespół inspekcyjny przy użyciu przeglądarek AOI i o dużym powiększeniu




Podanie:
Szeroko stosowane na scenie, sterowanie Industrila, komputer, konsumpcja elektroniki, bezpieczeństwo, motoryzacja, energoelektronika, medycyna, telekomunikacja itp.





Zielona wielowarstwowa płytka drukowana Fr4 Tg130 1,80 mm do sterownika LED 0



FAQ:



1. Jak ACCPCB zapewnia jakość?

Nasz wysoki standard jakości osiągamy dzięki następującym cechom.

1.1 Proces jest ściśle kontrolowany zgodnie z normami ISO 9001:2008.
1.2 Szerokie wykorzystanie oprogramowania w zarządzaniu procesem produkcyjnym
1.3 Najnowocześniejsze urządzenia i narzędzia testujące.Np. sonda latająca, testowanie elektroniczne, kontrola rentgenowska, AOI (automatyczny inspektor optyczny) .
1.4. Dedykowany zespół ds. zapewnienia jakości z procesem analizy przypadków awarii

2. Jakie rodzaje płyt może przetwarzać ACCPCB?

    Typowe płyty FR4, o wysokiej TG i bezhalogenowe, Rogers, Arlon, Telfon, płyty na bazie aluminium / miedzi, PI itp.


3. Jakie dane są potrzebne do produkcji PCB?

Pliki PCB Gerber w formacie RS-274-X.


4. Jaki jest typowy przebieg procesu dla wielowarstwowej płytki drukowanej?

Cięcie materiału → Wewnętrzna sucha folia → wewnętrzne trawienie → Wewnętrzna AOI → Wielokrotne wiązanie → Układanie warstw w górę Naciskanie → Wiercenie → PTH → Poszycie panelu → Zewnętrzna sucha folia → Poszycie wzoru → Trawienie zewnętrzne → Zewnętrzne AOI → Maska lutownicza → Znak komponentu → Wykończenie powierzchni → Trasowanie → E/T → Kontrola wizualna.



5. Jak wykonać obliczenia impedancji?

System kontroli impedancji jest wykonywany przy użyciu niektórych kuponów testowych, oprogramowania SI6000 i sprzętu CITS 500s.
